Утепленное КТП

Предназначены для электроснабжения объектов добывающей и другой промышленности, а также жилых, общественных и коммунальных объектов городов и предприятий Самарского региона.

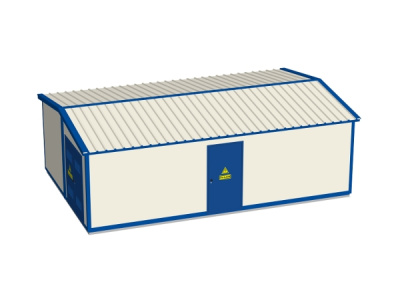

Утеплённые комплектные трансформаторные подстанции (КТПУ) выполняются в виде прочной металлической конструкции с облицовкой из сэндвич-панелей, обеспечивающих надёжную теплоизоляцию и защиту оборудования при эксплуатации в климатических условиях Самары и области.

КТПУ применяются для распределения, а также учёта активной и реактивной электроэнергии с использованием измерительных приборов и трансформаторов тока. Для поддержания стабильных условий работы электрооборудования подстанции оснащаются системой обогрева.

Конструкция КТПУ

Корпус утеплённой подстанции разделён на функциональные отсеки:

Трансформаторный отсек
 Возможна установка трансформаторов различных типов и исполнений (ТСЗ, ТМГ, ТМ, ТМЗ и аналогичных).

РУВН
 Размещается высоковольтное коммутационное и защитное оборудование: выключатели нагрузки, предохранители, а также высоковольтные ячейки типа КСО.

РУНН
 Монтируются автоматические выключатели, рубильники, распределительные панели и щиты низкого напряжения.

Все наружные элементы корпуса изготавливаются из листовой стали с алюмоцинковым покрытием и окрашиваются порошковой эмалью, что обеспечивает защиту от коррозии и воздействия внешней среды.

Особенности утеплённых подстанций

Стены, двери и потолок распределительных блоков, а также помещений РУВН и РУНН облицовываются сэндвич-панелями с утеплителем. Пол подстанции утепляется по аналогичной технологии. Используемые панели имеют первый класс огнестойкости в соответствии с требованиями СНиП. Толщина стен — 50 мм.

Каркас КТПУ изготавливается из конструкционной стали и покрывается антикоррозийным составом. Вентиляция осуществляется через сквозные отверстия в зоне обслуживания либо через вентиляционный канал в двойной кровле.

Утеплённые трансформаторные подстанции соответствуют действующим нормативам по прочности, габаритам и эксплуатационной надёжности, быстро монтируются и вводятся в эксплуатацию. Температурный режим внутри КТПУ поддерживается в заданных пределах по требованиям заказчика. По комплектации подстанции сопоставимы с киосковыми и могут дополнительно оснащаться системами АВР, сигнализации и другим оборудованием.
