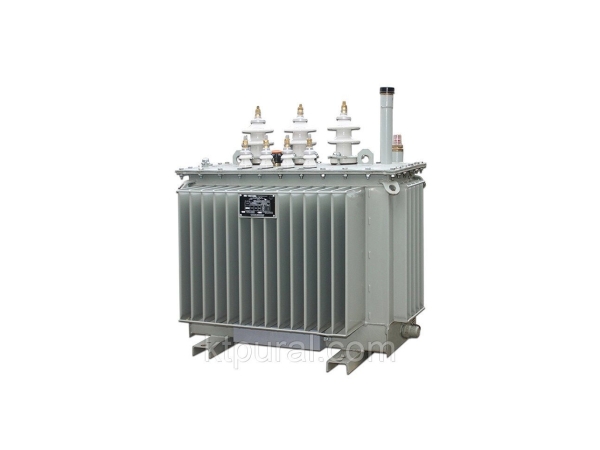

Трансформатор ТМГ

Герметичные трёхфазные масляные трансформаторы марки ТМГ предназначены для преобразования электроэнергии в сетях и последующего снабжения ею жилых, коммерческих и промышленных объектов Самары и Самарской области. Мощность устройств варьируется от 25 до 2500 кВА, а напряжение достигает 10 кВ. Популярность этих трансформаторов объясняется надёжной конструкцией и герметичностью.

Устройство трансформаторов ТМГ

ТМГ мощностью 25–250 кВА оснащены овальными баками, от 400 кВА — прямоугольными. Активная часть включает:

• магнитопровод из холоднокатаной электротехнической стали;

• обмотки из меди или алюминия;

• высоковольтный переключатель для регулировки напряжения.


Главная особенность трансформаторов ТМГ — герметичное исполнение. Внутренние компоненты не контактируют с окружающей средой, отсутствуют маслорасширитель и газовая “подушка”. С завода изделия отгружаются полностью заполненными трансформаторным маслом и готовы к эксплуатации.

Изменение объёма масла при перепадах температуры компенсируется упругой деформацией гофрированных стенок бака. Масло остаётся неизменным, не увлажняется, не окисляется и сохраняет эксплуатационные характеристики на весь срок службы.

Технические характеристики и габариты

• номинальное напряжение первичной обмотки: до 10 кВ;

• вторичной обмотки: 0,4 кВ;

• регулировка напряжения без возбуждения через высоковольтный переключатель;

• ступенчатое регулирование ±2 × 2,5% от номинального значения;

• размеры зависят от мощности трансформатора — чем выше мощность, тем больше габариты.


Преимущества трансформаторов ТМГ

• полностью герметичное устройство, не требующее отбора проб масла;

• отсутствие дорогостоящих предпусковых работ;

• минимальные эксплуатационные расходы;

• не требуют профилактических ремонтов и ревизий;

• готовность к эксплуатации сразу после монтажа.
