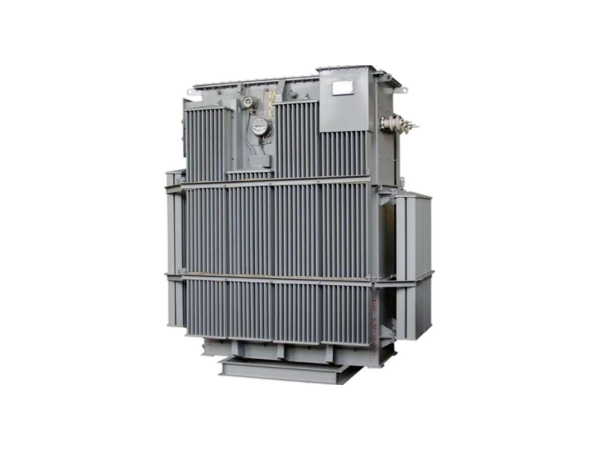

Трансформатор ТМЗ

Силовые масляные трансформаторы марки ТМЗ представляют собой трёхфазные двухобмоточные понижающие устройства герметичного исполнения с защитой масла. Мощность изделий составляет от 250 до 2500 кВА, напряжение достигает до 10 кВ. ТМЗ — оптимальное решение для крупных промышленных предприятий и комплектных трансформаторных подстанций в Самаре и Самарской области.

Устройство трансформаторов ТМЗ

Баки трансформаторов ТМЗ сварные и имеют прямоугольную форму. Для улучшения теплоотдачи применяются радиаторы. Под верхней рамой расположены крюки для подъёма трансформатора. На нижней поверхности бака находятся пробка для слива масла, пробка для отбора проб и заземляющий болт. Активная часть состоит из магнитопровода, обмоток и высоковольтного переключателя.

Герметичность трансформаторов обеспечивается сухим азотом, создающим под масляной поверхностью защитную азотную подушку. Она предотвращает окисление масла и компенсирует температурные колебания. При достижении давления 0,75 атм срабатывает предохранительная диафрагма или реле давления, выводя газы наружу. На стенке маслоазоторасширителя установлен маслоуказатель с контрольными метками, соответствующими уровню масла при различных температурах.

Габариты трансформатора зависят от его мощности.

Технические характеристики и срок службы

• номинальное напряжение первичной обмотки: до 10 кВ;

• номинальное напряжение вторичной обмотки: 0,4–0,69 кВ;

• пятиступенчатая регулировка напряжения ±2 × 2,5%;

• срок службы и эксплуатационные характеристики рассчитаны на работу в условиях Самары и области.


Преимущества трансформаторов ТМЗ

• пониженная пожароопасность;

• отсутствие необходимости замены масла на протяжении всего срока службы;

• минимальные эксплуатационные расходы;

• готовность к длительной и надёжной работе в промышленных и коммунальных сетях.


Эксплуатация: особенности и условия

ТМЗ рассчитаны на установку на высоте до 1000 м над уровнем моря. Диапазон рабочей температуры: -60 °С…+40 °С; относительная влажность до 80% при +25 °С.

Не допускается эксплуатация в агрессивной среде, при частых включениях питания, вибрациях, тряске и ударах.
