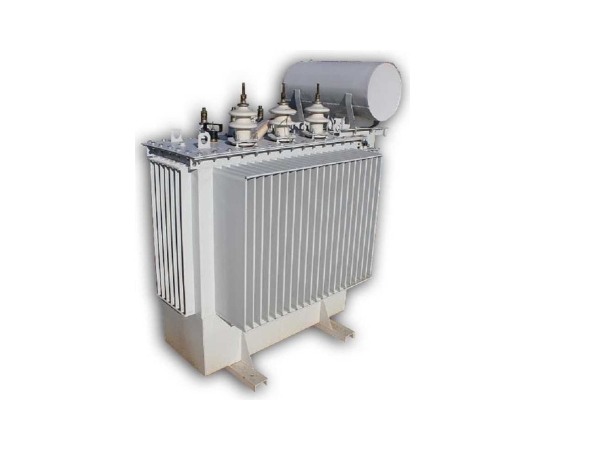

Трансформатор ТМ

Силовые масляные трёхфазные двухобмоточные трансформаторы ТМ мощностью от 10 до 6300 кВА и напряжением до 35 кВ широко применяются в системах электроснабжения промышленных, коммунальных и жилых объектов Самары и Самарской области. Эта модель остаётся одной из самых распространённых на рынке.

Устройство трансформаторов ТМ

Трансформаторы ТМ мощностью 25–250 кВА, как правило, оснащены овальными баками, в то время как изделия 400–2500 кВА имеют прямоугольные баки. Для мощностей 10–2500 кВА обычно применяются гофрированные баки, а для 4000–6300 кВА — радиаторные конструкции.

Под верхней рамой бака расположены крюки для подъёма устройства. На крышке установлен заливной кран для масла, снизу — пробка для слива масла, а также пробка для отбора проб и заземляющий болт.

Активная часть трансформатора включает:

• магнитопровод из холоднокатаной электротехнической стали;

• обмотки из алюминия или меди;

• высоковольтный переключатель.


Маслорасширитель обеспечивает присутствие масла во всех режимах работы и при перепадах температуры окружающей среды. Воздухоосушитель с сорбентом защищает масло от влаги. На торцевой части маслорасширителя установлен маслоуказатель, а на крышке бака — термометр для контроля температуры верхних слоев масла.

Размеры трансформаторов ТМ

Габариты и масса трансформаторов зависят от их мощности. Например:

• ТМ 25 кВА: длина — 990 мм, ширина — 390 мм, высота — 1140 мм, масса — 260 кг.

• ТМ 4000 кВА: длина — 3150 мм, ширина — 2220 мм, высота — 3300 мм, масса — 9400 кг.


Эксплуатация: особенности и условия

Трансформаторы ТМ рассчитаны на работу на высоте до 1000 м над уровнем моря. Для умеренного климата (исполнение “У”) допускается температура воздуха от -45 °С до +40 °С, для холодного климата (исполнение “ХЛ”) — от -60 °С до +40 °С. Относительная влажность не должна превышать 80% при +25 °С.

Масляные трансформаторы не предназначены для взрывоопасных или агрессивных сред, вибрации, тряски и частых циклов включения (до десятка раз в сутки).
