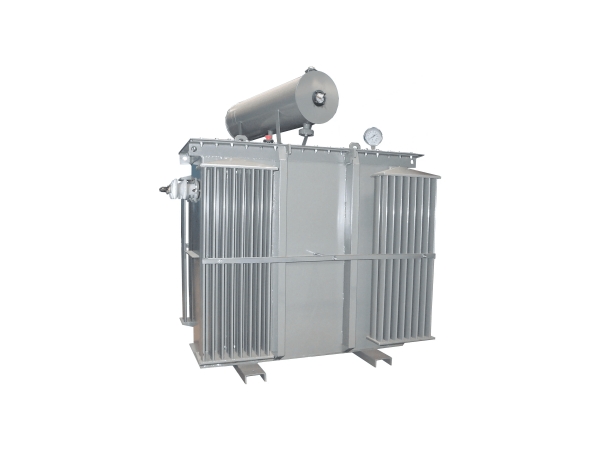

Трансформаторы ТМФ

Силовые масляные трёхфазные двухобмоточные трансформаторы фланцевого исполнения ТМФ имеют мощность от 160 до 1600 кВА. Эти устройства, в том числе ТМФ 6 и 10 0,4 кВ, применяются преимущественно на внутрицеховых подстанциях промышленных объектов Самары и области.

Устройство трансформаторов ТМФ

Для изготовления баков используется стальной лист толщиной 2,5–4 мм. Компенсация теплового увеличения объёма масла осуществляется за счёт расширительного бака. Масло охлаждается радиаторами коробчатого или пластинчатого типа, размещёнными вдоль боковых поверхностей бака. На расширительном баке установлен воздухоосушитель для защиты от влаги.

Особенности ТМФ:

• боковые выводы обмоток ВН и НН с фланцевыми вводами, защищённые от влаги, пыли и загрязнений;

• различают трансформаторы с левым и правым вводом ВН;

• для мощностей 1000 и 1600 кВА предусмотрены газовое реле и выхлопная труба, срабатывающая при превышении порогового давления;

• оснащены салазками для передвижения и фиксации на платформах.


Технические характеристики и срок службы

• номинальное напряжение первичной обмотки: до 10 кВ;

• номинальное напряжение вторичной обмотки: до 0,4 кВ;

• регулировка напряжения с помощью высоковольтного переключателя ступенями ±2 × 2,5% при отключённой от сети первичной обмотке;

• габариты и масса растут с увеличением мощности: например, 400 кВА — 1400 кг, 1000 кВА — 3500 кг.


Срок эффективной службы трансформаторов ТМФ составляет 25–30 лет.

Преимущества трансформаторов ТМФ

1. Устойчивость к механическим воздействиям — не боятся случайных повреждений при транспортировке, установке и эксплуатации.

2. Долговечность и надёжность — рассчитаны на эксплуатацию до 30 лет без значительных затрат на обслуживание.
